Maximale PCB-grootte: 130 × 135 mm (5 × 5")

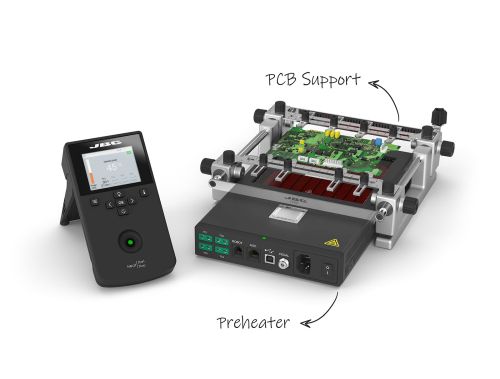

De JBC PHSE-2KB Preheater Set is ontworpen om thermische schokken te voorkomen bij het reworken van multilayer PCB’s. Door de printplaat voor te verwarmen vóór soldeer- of reworkwerkzaamheden vermindert het systeem thermische spanning en helpt het gevoelige elektronische componenten te beschermen.
Deze complete oplossing combineert de PHSE heater unit met de PHSS verstelbare PCB-houder, waardoor het systeem ideaal is voor het reworken van kleine tot middelgrote PCB-assemblages die veel worden gebruikt in de elektronica-industrie.
Het systeem biedt een betrouwbare temperatuurregeling en nauwkeurige thermische controle om een veilige en consistente verwarming van PCB’s te garanderen tijdens reparatie- en reworkprocessen.
Verwarmingssysteem
De preheater beschikt over een selecteerbaar verwarmingsoppervlak voor nauwkeurige temperatuurregeling:
- 65 × 135 mm (2,6 × 5,3 in) – enkele verwarmingszone
- 130 × 135 mm (5,1 × 5,3 in) – twee verwarmingszones
Piekvermogen: 800 W
Werkmodi
Het systeem beschikt over drie werkmodi:
Power Mode
Maakt werken op een vast vermogensniveau mogelijk met de optie om een beschermings-thermokoppel te gebruiken.
Temperature Mode
Houdt de PCB op een ingestelde temperatuur met behulp van een regelthermokoppel en optionele beschermings-thermokoppels.
Profile Mode
Regelt de verwarmingssnelheid van de PCB met behulp van regel- en beschermings-thermokoppels zonder de aanbevolen temperatuurlimieten te overschrijden.
Het systeem ondersteunt 22 temperatuurprofielen met elk maximaal 16 stappen.
Er kunnen maximaal vier thermokoppels worden aangesloten voor nauwkeurige monitoring en bescherming.
PCB-ondersteuning
De PHSS PCB Support kan eenvoudig worden aangepast aan verschillende PCB-afmetingen en lay-outs.
De houder biedt drie verstelbare vrije hoogtestanden:
Dit zorgt voor een stabiele en veilige positionering van de PCB tijdens soldeer- en reworkwerkzaamheden.
